術參數

1.1線圈電阻測試：

測試條件：< 15mA，測試范圍：共分2檔

檔位1：10.0Ω～800Ω，分辨率： 0.2Ω，測量誤差： ±1％±0.5Ω；

檔位2：0.8kΩ～8kΩ，  分辨率： 2Ω，  測量誤差： ±1％；

1.2接觸電阻測試：

測試條件：開路電壓：DC 6V、24V 兩檔（電壓誤差：±5％）；

              閉路電流：DC 0.1A、1A兩檔（電流誤差：±1％）；

測量范圍：0～800mΩ  分辨率：0.2mΩ；

測量誤差：±1％±1mΩ；

1.3 吸合/釋放電壓：

1.3.1 測試范圍：DC 0V～24V （紋波系數 ≤1％），輸出電流：≤300mA；

分辨率：0.01V，測量誤差：±1％±0.03V；

1.3.2 測試范圍：DC  24V～48V  （紋波系數 ≤1％），輸出電流：≤120mA；

分辨率：0.03V，測量誤差：±1％±0.03V；

1.4吸合/釋放時間：測試范圍：0～60mS，分辨率：10uS，測量誤差：±1％±10uS；

1.5吸合回跳/釋放回跳時間：測試范圍：0～60mS ，分辨率：10uS，

測量誤差：±1％±10uS；

1.6同步時間：測試范圍：0～10mS，分辨率：10uS，測量誤差：±1％±10uS；

1.7同步電壓：測試電壓：0～20％額定電壓，分辨率：0.01V；

1.8環境溫度：測量范圍：5～40℃  測量誤差：±1℃；

1.9參數設置容量：100種；

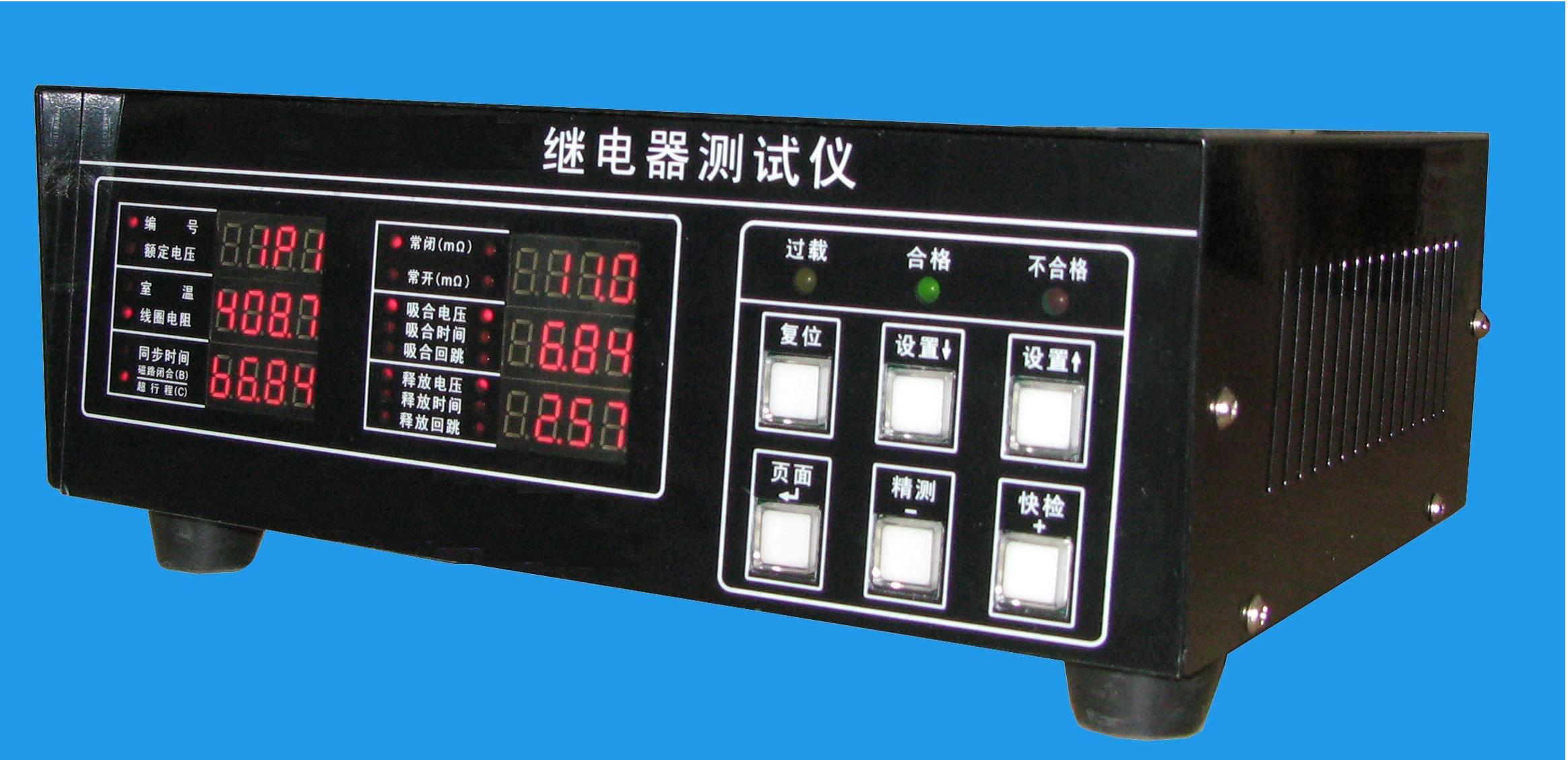

1.10顯示方式：屏數碼管顯示，LED狀態示。分頁查看；

1.11合格/不合格信號輸出方式：觸點輸出、RS-485兩種方式

觸點輸出：1路合格信號，1路不合格信號；

RS-485通信模式：**分6種信號,

線圈電阻、接觸電阻、電壓參數、時間參數、二次吸動、行程；

1.12 RS232通訊接口：通過RS232通訊接口連接PC機，顯示、儲存、統計、打印；也可通過RS232通訊接口由PC機行參數設置；

1.13 體積： 寬 265mm × 110mm × 深265mm；

1.14質量：4.6kg；

1.15 附：XDJR-960 繼電器測試系統軟件能

在PC機上設置及修改測試參數；

在PC機上顯示及打印測試結果，儲存測試數據，打印統計報表，顯示及打印各參數分布直方圖和其他圖形。
