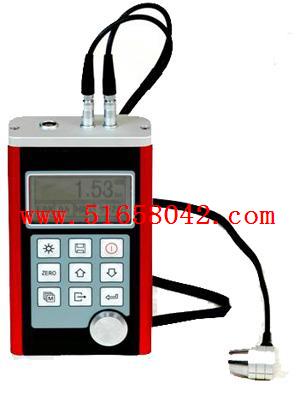

聲波測厚儀型號：LY-AD-117

LY-AD-117聲波測厚儀，采用*新的性能、低耗微處理器術，基于聲波測量原理，可以測量金屬及其它多種材料的厚度，并可以對材料的聲速行測量?？梢詫ιa(chǎn)設備中各種管道和壓力容器行厚度測量，監測它們在使用過程中受腐蝕后的減薄程度，也可以對各種板材和各種加零件作測量。本儀器可廣泛應用于石油、化、冶金、船、航空、航天等各個域。

2、術參數：
測量范圍：0.75-300mm(鋼).
顯示精度：0.01mm
測量誤差：1 mm～10 mm :±0.05mm 10mm～200mm :(±0.5%H+0.1)mm
管道測量下限（鋼）：Φ20mm×2.0mm
測量周期：2次/ 秒
測量頻率：5MHz
聲速范圍：1000-9999m/s
顯示：4位半數字LCD顯示，帶冷光源照明顯示
零位調整：探頭放在測厚儀試塊上按鍵自動調零
線性校正：微處理器程序自動線性校正(即V Path 自動補償)
報警能：可設置限界，對限界外的測量值能自動蜂鳴報警
作電壓：3V（2節AA尺寸堿性電池串聯）
關閉：連續2分鐘無動作自動關閉，有開關按鈕
顯示內容：厚度值、耦合狀態、電量狀態，可顯示CAL標定狀態、聲速
外形尺寸：132 X 76.2 mm
整機重量：345g

3、主要能
1、適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其他何聲波的良導體的厚度；
2、 可配備多種不同頻率、不同晶片尺寸的探頭使用；
3、 具有探頭零點校準、兩點校準能, 可對系統誤差行自動修正；
4、 已知厚度可以反測聲速，以提測量精度；
5、 具有單點測厚和掃描測厚兩種測厚作模式；
6、 可預設置厚度值上、下限，出范圍自動報警；
7、 具有耦合狀態提示能；
8、 有EL背光顯示，方便在光線昏暗環境中使用；
9、 有剩余電量示能，可實時顯示電池剩余電量；
10、 具有自動休眠、自動關機等節電能；
11、 帶有RS232接口，可以方便、快捷地與PC機行數據交換和參數設定?？梢赃B接到微型打印機（廠家型號）打印測量報告。
12、 可選擇配備微機軟件，具有傳輸測量結果、測值存儲管理、測值統計分析、打印測值報告等豐富能；
13、 密封的金屬外殼，小巧、便攜、可靠性，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾；

4、作原理
本聲波測厚儀對厚度的測量，是由探頭產生聲波脈沖透過耦合劑到達被測體，分聲信號被物體底面反射，探頭接收由被測體底面反射的回波，地計算聲波的往返時間，并按下式計算厚度值，再將計算結果顯示出來。

式中：

       H－測量厚度；

       v－材料聲速；

       t－聲波在試件中往返次的傳播時間。
5、儀器配置
表1 儀器配置
