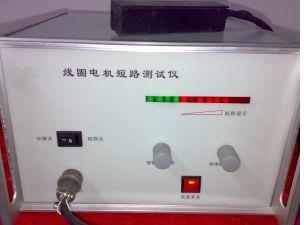

線圈、電機短路測試儀/電機短路檢測儀 型號：H10138

、用途：

 　　H10138是種臺式線圈、通用電機短路測試儀，該儀器適用于各種線圈中、小型交流電機定子、轉子繞組的短路測試，同時對直流電機電樞繞組短路故障和鼠籠轉子籠條質量的判斷與檢查。本儀器還適用于電機繞組有閉合回路（繞組內有△接，有并聯支路等）的情況下，作短路同時作斷路故障的檢測。靈活應用，還可檢查繞組接線等。

 　　本儀器測試強度連續可調，采用發光二管示，清晰直觀。并設有報警裝置。對長短測試探頭轉換使用，靈活方便。

二、主要點：

1. 靈敏度：探頭和被測件曲面吻合，般可正確顯示匝以上短路。
2. 性：可到被測件的每個槽，且被測單線圈的匝數可以意多。對含有較觸電阻的匝間短路也可以測出。
3. 效率；檢測個件有無短路，僅需幾秒鐘，且安方便。
4. 測量范圍寬：儀器測試強度連續可調，并設有長短測試探頭轉換，被測件容量從幾百瓦至幾千瓦均可適用，根據件的大小可選擇長短探頭測試。

三.主要術性能：

1. 測試強度：激勵脈沖幅度0~200VP-P 連續可調。
2. 測試探頭：長探頭及短探頭轉換，根據用戶所需行配置（本儀器配備長探頭根，短探頭根據用戶所需另行購置）
3. 示燈：發光二管示，共有12只。
4. 報警：報警音量與短路同步，打開報警音量在短路的同時報警聲響。
5. 體積： 280×250×160cm
6. 重量： 約3 公斤
7. 電源：交流220V 50HZ，率約50W

四.主要術參數：

1. 振蕩頻率：f700~1000HZ
2. 脈沖幅度：V_P-P   0~200 V_P-P
3. 靈敏度：探頭靠近標準短路負載≥3mm
4. 報警音量輸出率：p≥100mw
5. 作環境溫度：T_A 0-40℃

五.使用方法：

    開機前將電場強度、報警音量等逆時針旋至到頭，將測試探頭接到探頭輸入端子（探頭長短與長短探頭開關同步）。

1. 打開電源開關。
2. 將電場強度、報警音量順時針旋至*，此時綠框燈均亮起，說明該機作正常。
3. 用測試探頭靠近被測件表面，如測至某槽綠框燈滅時，則該槽無短路。如紅框燈均亮?xí)r，則該件槽路有短路現象。若有短路，紅框燈亮?xí)r報警聲同步響起。
4. 測試畢將電場強度及報警音量同時關到*小，方可關閉電源。
5. 測試時測試探頭槽口兩邊應同時靠近被測件，避免邊在鐵芯上，而另邊離開很大距離。
6. 注意事項：不允許在開機狀態下裝卸測試探頭。
